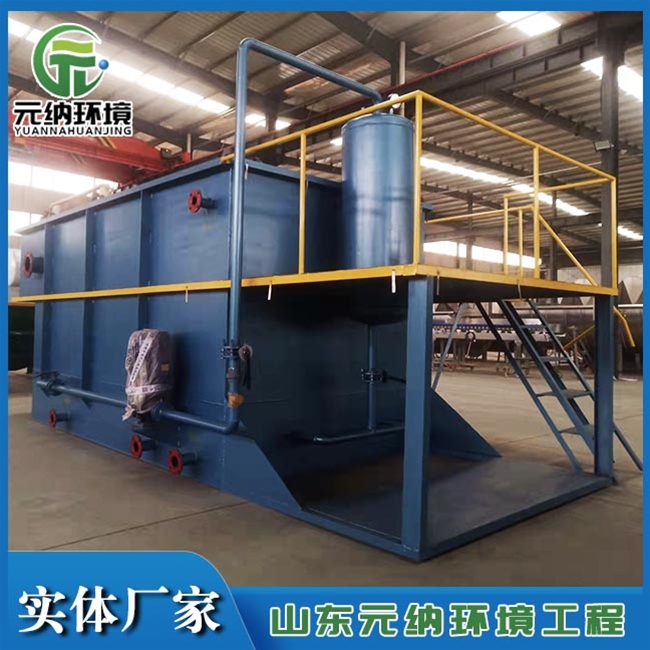

涡凹气浮

涡凹气浮

工作原理: 经过预处理后的污水流入装有涡凹曝气机的小型充气段,污水在上升的过程中通过充气段与曝气机产生的微气泡充分混合,曝气机将水面的空气通过抽风管道转移到水下。曝气机的工作原理是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区,液面上的空气通过曝气机输入水中,填补真空,微气泡随之产生并螺旋型地上升到水面,空气中的氧气也随之溶入水中。 由于气水混合物和液体之间密度的不平衡,产生了一个垂直向上的浮力,将SS带到水面。上浮过程中,微气泡会附着到SS上,到达水面后SS便依靠这些气泡支撑和维持在水面。浮在水面的SS间断的被链条刮泥机清除。刮泥机沿着整个液面运动,并将SS从气浮槽的进口端推到出口端的污泥排放管道中。污泥排放管道里有水平的螺旋推进器,将收集的污泥送入集泥池中。净化后的污水流入溢流槽再自流至生化处理部分。 开放的回流管道从曝气段沿着气浮槽的底部伸展。在产生微气泡的同时,涡凹曝气机会在有回流管的池底形成一个负压区,这种负压作用会使废水从池底回流至曝气区,然后又返回气浮段。这个过程确保了40%左右的污水不回流及没有进水的情况下气浮段仍可进行工作。

一、简介:

涡凹气浮机将“微气泡”直接注入污水中而不需要事行溶气,然后通过散气叶轮把“微气泡”均匀的分布于污水中,所以整个运行过程不会发生阻塞现象。涡凹气浮机主要由箱体、曝气机、刮泥系统等组成,不需要压力溶气、空压机和循环泵等设备。

二、工作原理:

经过预处理后的污水流入装有涡凹曝气机的小型充气段,污水在上升的过程中通过充气段与曝气机产生的微气泡充分混合,曝气机将水面的空气通过抽风管道转移到水下。曝气机的工作原理是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区,液面上的空气通过曝气机输入水中,填补真空,微气泡随之产生并螺旋型地上升到水面,空气中的氧气也随之溶入水中。

由于气水混合物和液体之间密度的不平衡,产生了一个垂直向上的浮力,将SS带到水面。上浮过程中,微气泡会附着到SS上,到达水面后SS便依靠这些气泡支撑和维持在水面。浮在水面的SS间断的被链条刮泥机清除。刮泥机沿着整个液面运动,并将SS从气浮槽的进口端推到出口端的污泥排放管道中。污泥排放管道里有水平的螺旋推进器,将收集的污泥送入集泥池中。净化后的污水流入溢流槽再自流至生化处理部分。

开放的回流管道从曝气段沿着气浮槽的底部伸展。在产生微气泡的同时,涡凹曝气机会在有回流管的池底形成一个负压区,这种负压作用会使废水从池底回流至曝气区,然后又返回气浮段。这个过程确保了40%左右的污水不回流及没有进水的情况下气浮段仍可进行工作。

三、特点:

1.节省投资

涡凹气浮没有压力容器、空压机、循环泵等设备,因而设备投资少。

设备占地面积小,减少土建投资。Q=200m3/h的涡凹气浮(CAF)设备占地面积仅为36.15m2。

2.运行费用低廉

该系统因没有压力容器、空压机、循环泵等设备,从而节省电耗。Q=200m3/h的涡凹气浮(CAF)系统能耗仅为5.435KW,而溶气气浮(DAF)系统能耗高达65KW。

涡凹气浮(CAF)系统非常容易操作,根本没有复杂的设备,因此人工操作及维修工作量很少,降低了人工费及维修费。

3.处理效果显著

石油类、固体悬浮物(SS)的去除率超过80%。

BOD及COD的去除率可达60%以上。而溶气气浮(DAF)系统对BOD及COD的去除率只能达35%左右。

能促进硫化物的氧化,减少污水中的含硫量。

4.操作简单

本系统非常容易操作,没有复杂的设备;整个系统仅由两个机械部分组成,不像溶气气浮(DAF)系统包括了压力容器、空压机、循环泵等许多必需设备。

四、应用领域:

油漆、制革、炼油、印染、浮品加工、造纸、食品、饮料、屠宰、机械加工、市政污水等行业悬浮物、油脂等污染物的去除,气浮池改造等。
