一、设备简介

中心传动单管式刮泥机原水经中心配水筒布水后呈辐射流向池子周边溢水槽，随着流速的降低，水体中的悬浮物被分离而沉降于池底，上清液通过溢流堰板由出水槽排出池外。通过减速驱动和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠静水压力或泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置。

二、构造及原理

周边传动刮吸泥机，主要有钢梁，溢流堰、传动装置、稳流筒、中心泥罐、排泥槽、刮板、吸泥装置、浮渣收集和排出设施，输电输气装置。

待处理的水从中心筒进水管进入，通过稳流筒稳流进入沉淀池然后向四周扩散沉淀，清水由池边溢流堰流出，其中沉淀物由刮泥板集中到吸泥口，经压缩空气扰动混合和增加氧，增加了污泥活性，根据连通管原理，利用水位差将池底污泥吸入排泥槽，通过虹吸管进入中心筒排泥管排出。同时池中浮渣由刮板收集经排渣斗排出池外。

三、设备特点

1、池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高；

2、斜交型刮泥板，连续性好、集泥的效率高；不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥干净，不会有浮泥现象发生。

3、池底坡比1：10，刮泥时污泥阻力可忽略不计。

4、主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。

5、操作简单，可实现远程控制。

四、应用范围

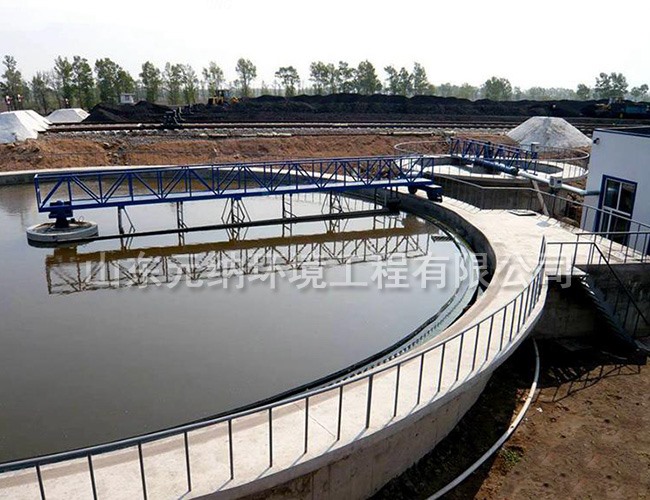

刮泥机主要用于城市污水处理厂、自来水厂以及工业废水处理中直径较大的圆形沉淀池中，排除沉降在池底的污泥和撇除池面的浮渣。
